35KV配電室六氟化硫SF6設備泄漏監測方法

一、六氟化硫是什么？

      六氟化硫又稱為SF6，這種氣體在常溫常壓下為無色無臭無毒的氣體。不燃燒。對熱穩定，沒有腐蝕性，可以作為通用材料。電絕緣性能和消弧性能好，絕緣性能為空氣的2～3倍，而且氣體壓力越大，絕緣性能越增高。

      六氟化硫氣體是無色、無味、無毒、不易燃的惰性氣體，具有優良的絕緣性能，主要用作高壓開關、大容量變壓器、高壓電纜的絕緣介質材料，比如：六氟化硫高壓開關，GIS（gas insulated substation）組合電氣等的絕緣介質就是我們要說的六氟化硫（SF6），所以，在電力系統中，SF6（六氟化硫）氣體的作用還是比較明顯的。 作為氣絕緣體多用作電子設備、雷達波導、粒子加速器、變壓器、避雷器等設備，在電力、環境監測、冶金、醫學、軍事上有著廣泛的應用空間。

      SF6氣體以其優異的絕緣和滅弧性能，在電力系統中獲得了廣泛的應用，幾乎成了中壓、高壓和超高壓開關中所使用的絕緣和滅弧介質。但其安全性也受到了人們的廣泛關注，常態的SF6氣體是一種無色、無味、密度比空氣重、不易與空氣混和的惰性氣體，對人體沒有毒性。但在高壓電弧的作用下，SF6氣體會發生部分分解，而其分解產物往往含毒，即便是微量，也能致人非命。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解產物會往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成了嚴重的危險。因此，通過變電站六氟化硫SF6泄漏智能監控系統來檢測環境空氣中SF6氣體含量和氧氣含量，已經變得非常重要。

二、六氟化硫（SF6）氣體泄漏的處理

       發生SF6氣體泄漏時，由于SF6氣體較空氣重一般往室內空間低層積聚，造成局部缺氧，所以，通風是非常必要的。

（1）所有人員應迅速撤離現場，并開啟所有排風機進行排風，在事故發生15分鐘以內，所有人員不準進入室內（搶救人員除外）；15分鐘以后，4小時以內任何人員進入室內都必須穿防護衣，戴手套及防毒面具；4小時以后進入室內雖然可不用上述措施，但在清掃時仍須采取上述安全措施，只有用儀器檢測含氧量（不低于18%）合格后。

（2）當發生大量SF6氣體泄漏時，需采取緊急防護措施，撤離氣體泄漏現場，并應立即上報，當發生作業人員中毒時，應立即將人員撤離現場,轉移到通風良好處休息。

三、變配電所SF6氣體泄漏智能在線監測系統

 六氟化硫氣體泄漏報警在線監測系統，是根據當前電力系統強調安全生產的形勢，采用原裝進口高穩定的

六氟化硫氣體泄漏報警監測系統，是根據當前電力系統強調安全生產的形勢，采用原裝進口高穩定的O2氣體傳感器和德國原裝進口SF6氣體傳感器，雙光束雙波長非分散式紅外吸收光譜技術（NDIR）原理，用于連續檢測環境空氣中O2氣體含量和SF6氣體含量，專門為安裝有SF6設備室內工作人員提供人身健康安全保護而進行設計開發的。本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。

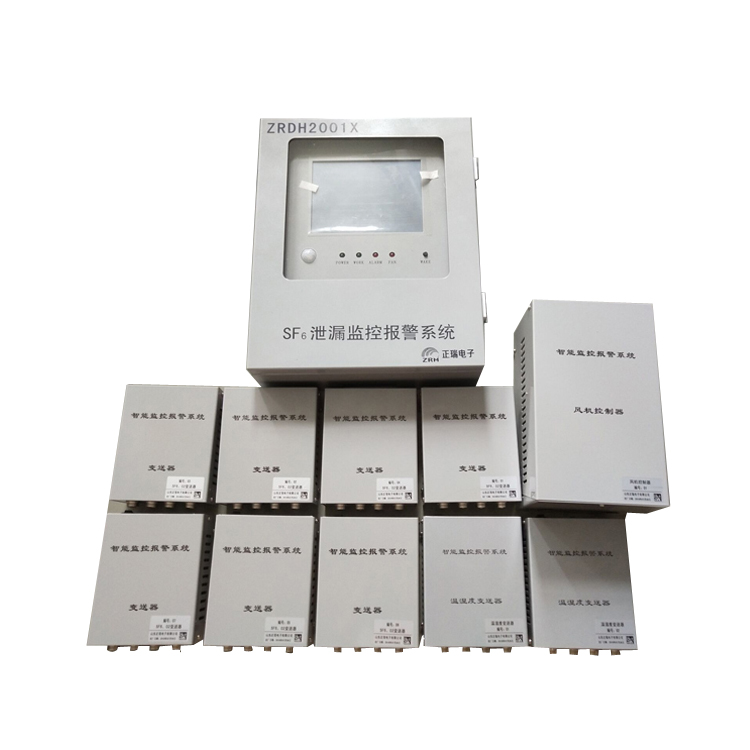

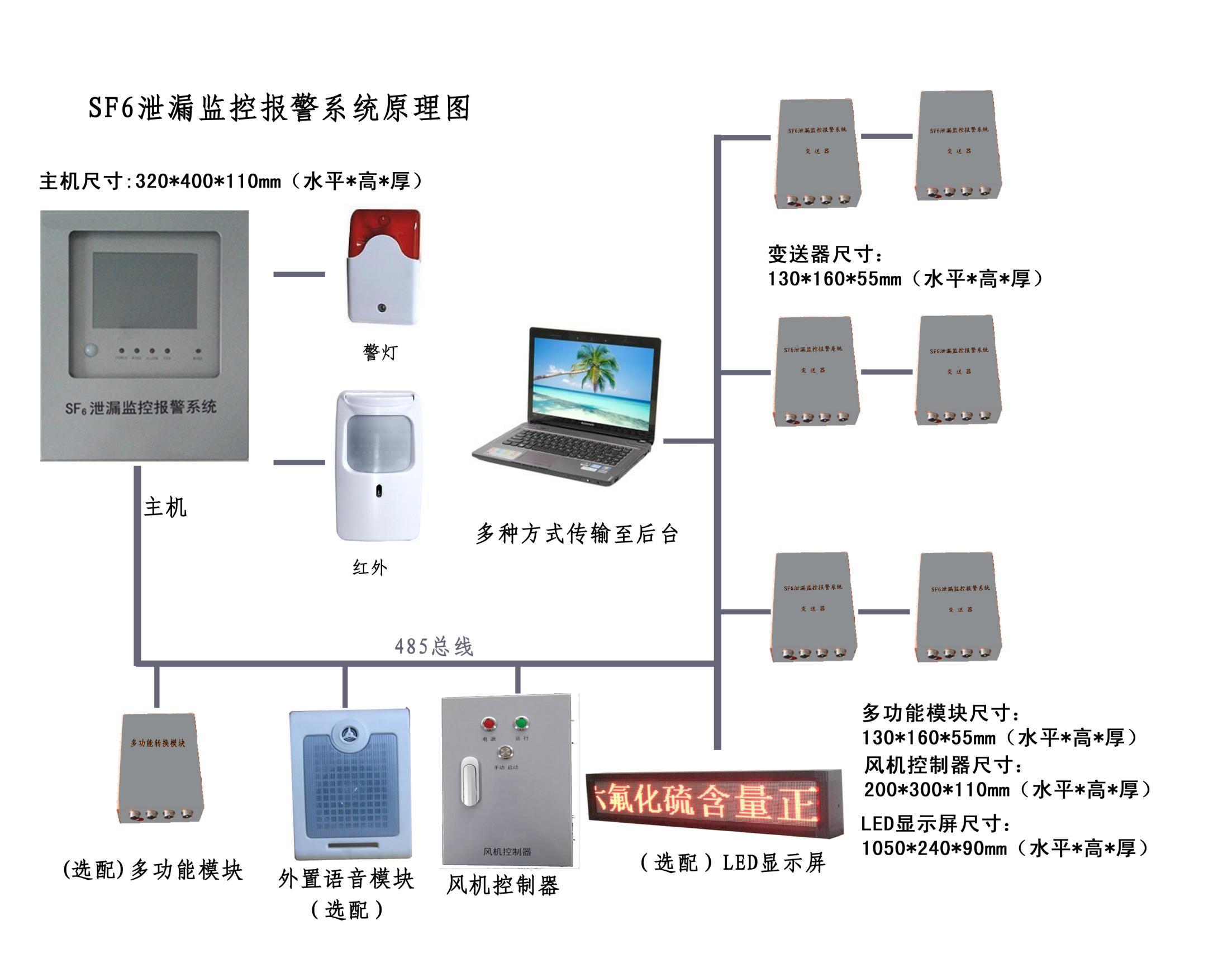

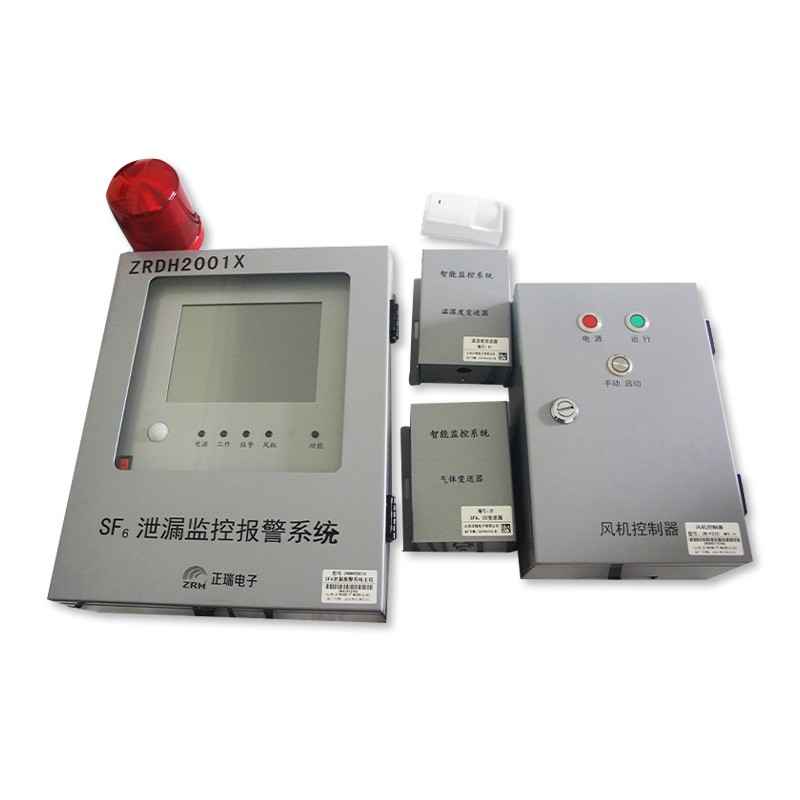

       系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2氣體變送器 ，溫濕度采集單元，人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成?？蓪崟rSF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppm SF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。

四、SF6氣體泄漏在線監測系統功能特點：

1、實時顯示SF6氣體濃度
      系統循環采集被檢測區域的空氣，在操作控制屏及后臺監控計算機上顯示該采樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。


2、實時顯示氧氣濃度
      檢測主機內含有氧氣檢測傳感器，在檢測各區域采樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及后臺監控計算機上顯示該采樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。

3、告警輸出
      當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，并通過軟件規約或干接點通知遠端監控中心；
      如果有工作人員接近開關時室，操作控制屏內的紅外感應被觸發，操作控制屏將啟動語音提示，通知提示工作人員當前室內是否有SF6或氧氣報警。


4、風機控制（定時通風）
      風機有定時啟動、告警啟動與強制啟動三種方式；系統內有多個定時啟動的時間，可根據用戶的要求設定0～4次定時啟動、每次啟動的具體時間與時長；
      當SF6氣體或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風；操作控制屏有風機開與風機關2個按鈕，可以用來強制風機啟動或關閉。

5、溫濕度顯示

      由就地位置的溫濕度傳感器實時檢測，并由主機讀取和顯示GIS室內溫、濕度值。

      溫度顯示范圍：-40～65℃ 濕度顯示范圍：0～99.99%RH。

6、聲光報警控制
      可根據用戶要求，聲光報警在啟動后一定時間內自動關閉，以免影響周圍居民。

       本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。六氟化硫泄漏在線監測系統的搭建對電力系統具有重要作用，它不僅解決了六氟化硫濃度超標不能及時發現從而造成設備損壞或人員傷害的情況，還提升了對六氟化硫氣體的智能化、遠程話、安全化管理。
